Zawory odpowietrzająco-napowietrzające typu AV

Zawory odpowietrzajaco-napowietrzajace typu AV projektowane i produkowane przez TB Hydro działają w sposób automatyczny i nie wymagają zewnętrznego zasilania. Stosowane są na rurociągach w energetyce wodnej lub liniach przesyłowych wody. Wysoko wydajne napowietrzanie realizowane jest przez uchylenie talerza wskutek powstałego w rurociągu podciśnienia. Zamykanie następuje pod wpływem sprężyny. Proces odpowietrzania realizowany jest przez boczny zawór. Przyłącza wg norm EN/ASME lub wg indywidualnych wymagań. Zawory projektowane są każdorazowo wg indywidualnych wymagań klienta. Inne zastosowania i media na zapytanie.

Średnica:

Szeroki zakres średnic: od 150 do 1000 mm

Ciśnienia:

Standardowy zakres ciśnień: od 6 do 63 bar

Uszczelnienie:

Uszczelnienie miękkie (guma)

Medium:

woda o temperaturze do 70℃

Konstrukcja zaworu odpowietrzająco - napowietrzającego typu AV

Korpus

Jednoczęściowy spawany korpus wyposażony jest w przyłącza do zamontowania zaworu odpowietrzającego z zaworem rewizyjnym oraz odprowadzenie przecieków wody.

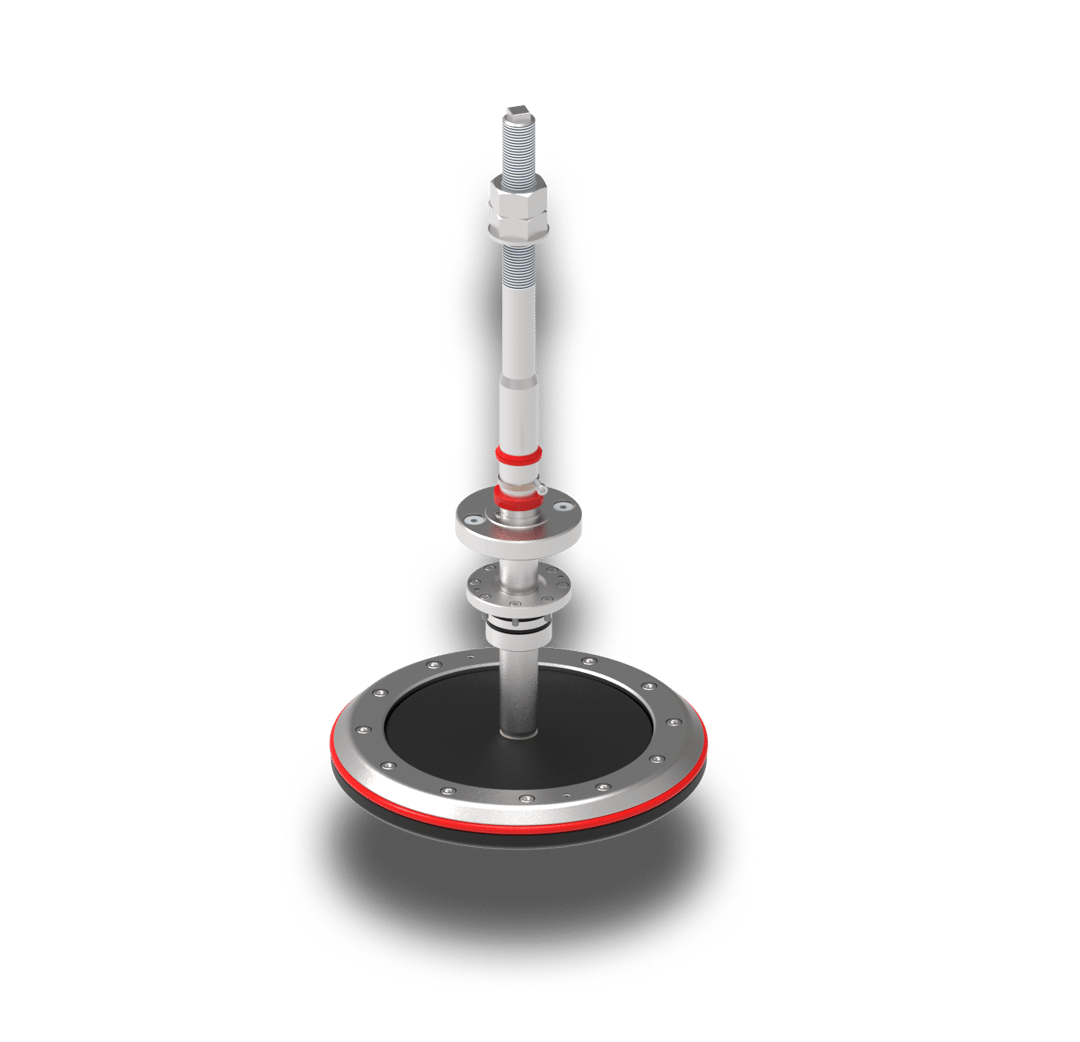

Talerz uszczelniający

Talerz za pośrednictwem trzpienia połączony jest ze sprężynowym mechanizmem zamykającym. Do talerza mocowana jest wymienna gumowa specjalnie wyprofilowana uszczelka przy pomocy nierdzewnego pierścienia. Trzpień - pełny, wykonany z nierdzewnego kutego pręta.

Tłumik

Tłumik zmniejsza szybkość zamykania zaworu i zapewnia płynny ruch talerza zamykającego

Zamykanie

Talerz uszczelniający zamykany odpowiednio dobranym zestawem sprężyn.

Napęd i wyposażenie zaworów odpowietrzająco - napowietrzające typu AV

Napęd:

Sprężyna z dławikiem olejowym:

Sprężyna lub zestaw sprężyn do automatycznego zamykania
Otwieranie automatyczne wytworzonym podciśnieniem w rurociągu
Dławik olejowy dla płynnego, spowolnionego otwierania i zamykania

Standardowe wyposażenie :

wizualny i elektryczny wskaźnik położenia

Opcjonalne wyposażenie:

drogowy (liniowy) wskaźnik położenia
okablowanie i skrzynka zaciskowa
dodatkowy osprzęt hydrauliczny i elektryczny

Materiały

Podstawowe materiały wykorzystywane w zaworach odpowietrzająco - napowietrzające typu AV konstruowanych w TB Hydro. naszych produktach. Zgodnie z wymaganiami klienta mogą być stosowane inne materiały zgodnie z ich przeznaczeniem.

Element	Rodzaj	Materiał
Korpusy, elementy zamykające	Blachy	S355J2+N
	Odkuwki	S355J2G3
	Rury	S355J2H
Wały, kołki	Pręty	1.4021 / 1.4313 / 1.4418
Powierzchnie uszczelniające	Blachy	1.4301
Powierzchnie uszczelniające	Płaskownik	1.4301
Uszczelnienia główne miękkie	Sznur klejony	NBR 80Sh
Śruby, nakrętki	Kontakt z powietrzem	8.8 / 8 ocynk galwaniczny
Śruby, nakrętki	Kontakt z wodą	A2-70 / A4-80
Sprężyny	Drut ciągniony	stal nierdzewna sprężynowa
Ochrona antykorozyjna	Farby 2-składnikowe epoksydowe	-
